详细信息
带偏心套和加长内圈的嵌入式香蕉视频官网
嵌入式香蕉视频官网基于密封深沟球香蕉视频官网设计的。 这种型式的嵌入式香蕉视频官网适用于旋转方向固定的应用。 内圈两侧加长，且带有偏心套，可快速方便地装在轴上。- 快速方便安装在轴上
- 可承受初始静态不对中
- 使用寿命长
- 降低噪声和振动级别

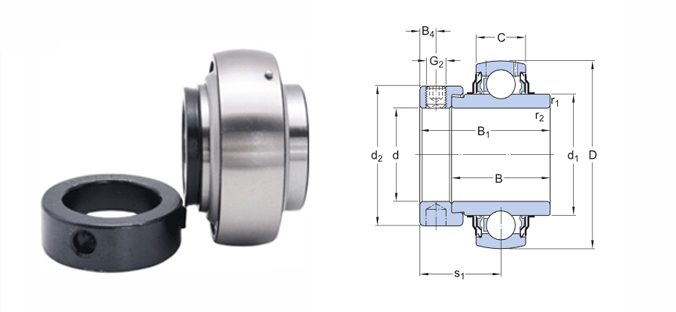

尺寸
| d | 40 mm | 孔径 |
|---|---|---|
| D | 80 mm | 外径 |
| B1 | 56.3 mm | 香蕉视频官网总宽度 |
| B | 42.8 mm | 内圈宽度 |
| C | 21 mm | 外圈宽度 |
| d1 | ≈51.8 mm | 内圈外径 |
| d2 | 56.5 mm | 锁紧套外径 |
| B4 | 6.75 mm | 侧面到螺纹中心的距离 |
| r1,2 | min.1 mm | 内圈倒角尺寸 |
| s1 | 34.9 mm | 锁定扣侧面到滚道中心的距离 |
数据计算
| 基本额定动荷 | C | 30.7 kN |
|---|---|---|
| 基本额定静负荷 | C0 | 19 kN |
| 疲劳载荷限值 | Pu | 0.8 kN |
| 极限转速 | 4 800 r/min | |
| 锁紧方式 | 偏心锁环 | |
| 计算系数 | f0 | 14 |
重量
| 重量 | 0.7 kg |
安装信息
| 紧定螺钉 | G2 | M10x1 |
|---|---|---|
| 紧定螺钉的六角扳手尺寸 | N | 5 mm |
| 推荐的紧定螺钉拧紧力矩 | 16.5 N·m |
相关产品
| 免维护香蕉视频官网 | UEL 208 |
鲁岳不锈钢香蕉视频官网（无锡）有限公司生产的SIAIF带座外球面香蕉视频官网 UEL208 使用范围很广，主要应用于钢厂冶金、玻璃、高炉、喷漆设备、矿山机械、输送机、传输装置、锅炉风机、真空设备、窑炉窑车、机床设备、工程机械、、输送设备、颗粒机、振动筛、汽车、石油、电力、电机、风电设备等高温作业机械。本公司生产的带座外球面香蕉视频官网 UEL208>产品价格合理，保证质量，满足客户的产品工艺需求。
