带加长内圈和紧定螺钉锁紧的立式香蕉视频官网座日本标准铸铁球香蕉视频官网单元

立式（轴台式）球香蕉视频官网单元包括一个安装在铸铁香蕉视频官网座内的嵌入式香蕉视频官网，香蕉视频官网座可通过螺栓安装在支撑面上。 这种单元强度高，硬度大，适用于旋转方向固定或交替的应用。 内圈两侧加长，通过拧紧内圈上的紧定螺钉锁定在轴上，便于安装。

• 坚固

• 适合恒定和交替旋转

• 安装方便

• 香蕉视频官网已预填润滑脂并配备密封

• 可在轴上快速锁定

• 性价比高

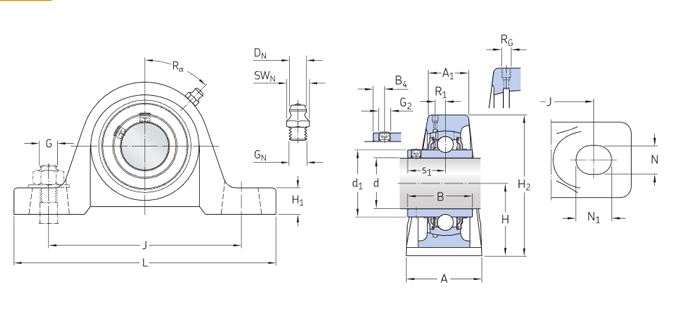

尺寸

d	30 mm	孔径
d1	≈39.8 mm	内圈挡边直径
A	45 mm	底座宽度
A1	27 mm	最高宽度
B	38.1 mm	内圈宽度
B4	5.5 mm	锁定扣侧面到螺纹中心距离
H	42.9 mm	球面香蕉视频官网位中央高度
H1	16.5 mm	螺柱高度
H2	83.5 mm	总高度
J	121 mm	连接螺栓之间的距离
J	max.125 mm	连接螺栓之间的距离
J	min.117 mm	连接螺栓之间的距离
L	165 mm	总长度
N	17 mm	连接螺栓孔的直径
N1	21 mm	连接螺栓孔的长度
s1	22.2 mm	Distance from locking device side face to raceway centre

螺纹孔

RG	1/4-28 UNF	香蕉视频官网座的油嘴螺纹
R1	1 mm	香蕉视频官网座螺纹的轴向位置
Rα	45 °	香蕉视频官网座螺纹的角度位置

油嘴

DN	6.6 mm	油嘴的顶部球体直径
SWN	7.94 mm	油嘴的六角尺寸
GN	1/4-28 UNF	油嘴螺纹

数据计算

基本额定动荷	C	19.5 kN
基本额定静负荷	C0	11.4 kN
疲劳负荷限值	Pu	0.48 kN
极限转速		5 000 r/min

重量

香蕉视频官网单元重量

1.2 kg

安装信息

紧定螺钉	G2	M6x1
紧定螺钉的六角扳手尺寸		3.05 mm
推荐的紧定螺钉拧紧力矩		4 N·m
连接螺栓的推荐直径，毫米	G	14 mm
连接螺栓的推荐直径，英寸	G	0.5625 in

包含的产品

香蕉视频官网座	P 206/Y
香蕉视频官网	UC 206

带座外球面香蕉视频官网选鲁岳不锈钢香蕉视频官网（无锡）有限公司，带座外球面香蕉视频官网厂家主要生产SIAIF耐高温香蕉视频官网、不锈钢香蕉视频官网、带座外球面香蕉视频官网,带座外球面香蕉视频官网 UELP206产品相关信息：型号：UELP206，   品牌：SIAIF香蕉视频官网 ,  类型：带座外球面香蕉视频官网 ，  内径：30mm ,  外径：165mm ,  厚度：45mm ,  想要更多的了解无锡带座外球面香蕉视频官网 UELP206的相关产品信息，可以拨打服务热线 ，香蕉视频污在线观看会为您详细介绍产品的相关服务。

鲁岳不锈钢香蕉视频官网（无锡）有限公司生产的SIAIF带座外球面香蕉视频官网 UELP206 使用范围很广，主要应用于钢厂冶金、玻璃、高炉、喷漆设备、矿山机械、输送机、传输装置、锅炉风机、真空设备、窑炉窑车、机床设备、工程机械、、输送设备、颗粒机、振动筛、汽车、石油、电力、电机、风电设备等高温作业机械。本公司生产的带座外球面香蕉视频官网 UELP206>产品价格合理，保证质量，满足客户的产品工艺需求。
